합금강 체인 슬링: 80 및 100 등급 가이드

합금강 체인 슬링이란 무엇입니까?

합금강 체인 슬링 극한의 조건에서 강도, 내구성 및 신뢰성이 요구되는 산업 응용 분야용으로 설계된 고강도 리프팅 어셈블리입니다. 각 슬링은 상단에 마스터 링크가 있는 상호 연결된 고강도 합금 강철 체인 링크와 작업 끝 부분에 후크, 링 또는 후크와 같은 끝 피팅으로 구성됩니다. 합성 대체품과 달리 합금강 체인 슬링은 날카로운 모서리, 마모성 표면 또는 고온에 노출되어도 늘어나거나 해어지거나 품질이 저하되지 않으므로 주조소, 철강 공장, 건설 현장 및 중공업 환경에서 표준 선택이 됩니다.

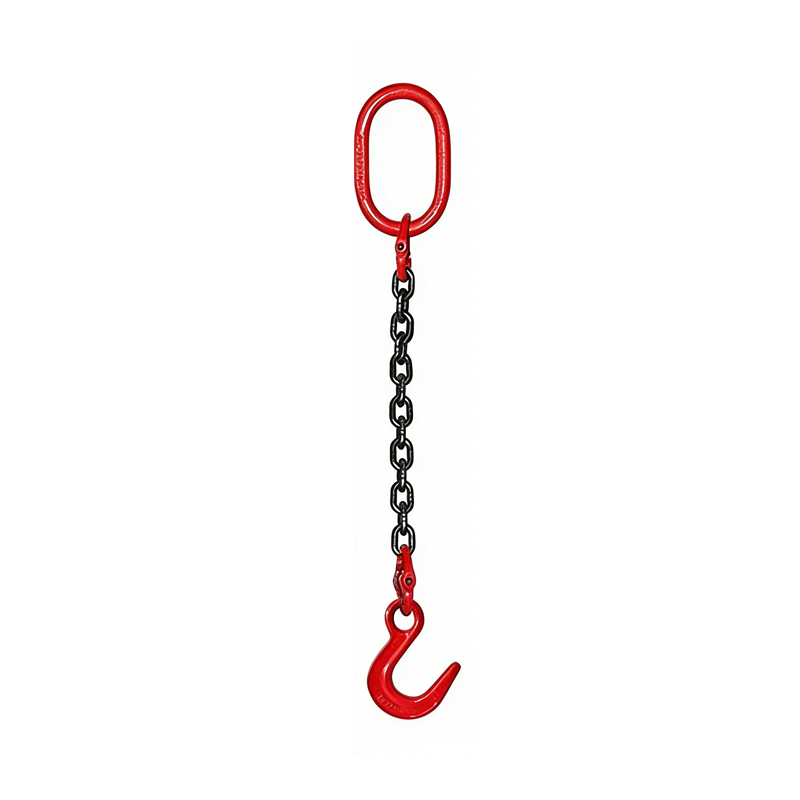

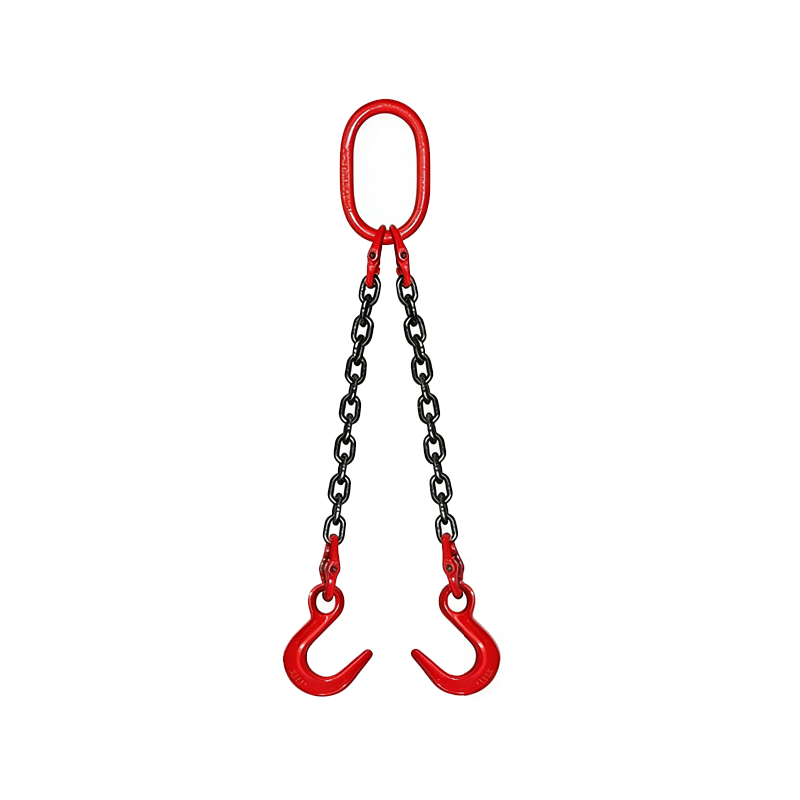

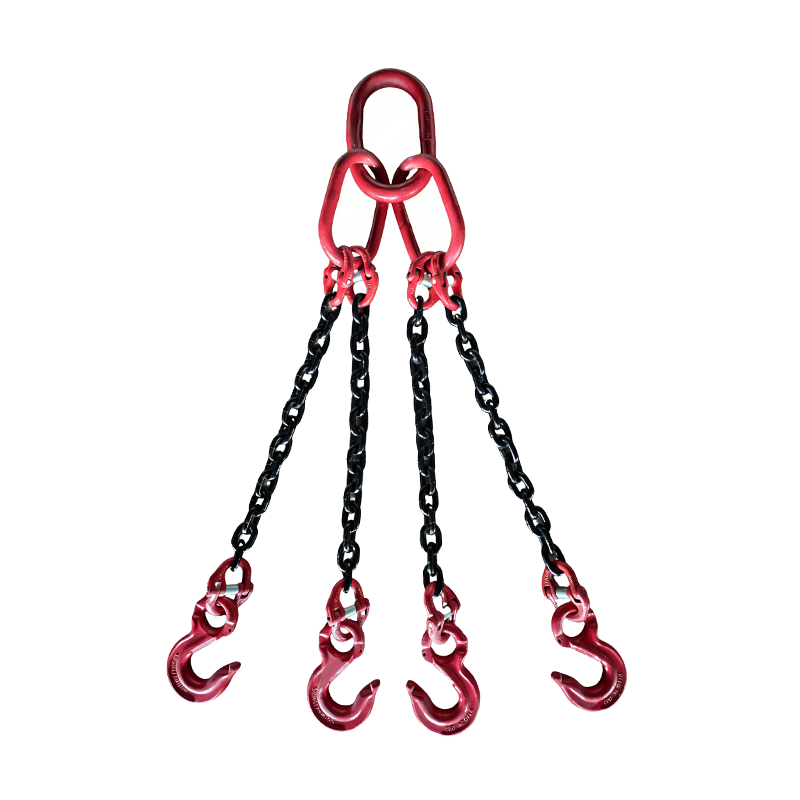

체인 슬링은 단일 다리, 이중 다리, 삼중 다리 및 네 가지 주요 다리 구성으로 제공됩니다. 네 발 . 각 구성은 하중을 다르게 분배하며 들어올리는 물체의 모양, 무게 및 균형 요구 사항에 따라 선택됩니다. 하나 단일 다리 슬링 간단한 수직 리프트에 이상적인 반면, 다중 다리 슬링은 비대칭 또는 대형 하중에 대해 탁월한 하중 제어 기능을 제공합니다.

80학년과 100학년: 근본적인 차이점 이해하기

체인 슬링의 등급은 체인의 단면적에 따른 최소 절단 강도를 의미하며 등급이 높을수록 동일한 직경에서 강도가 더 크다는 것을 의미합니다. 합금강 체인 슬링을 선택할 때 등급 80과 등급 100 사이의 선택은 작업 부하 제한, 슬링 무게 및 비용 효율성에 직접적인 영향을 미치는 가장 중요한 결정 중 하나입니다.

80등급 체인 슬링은 오랫동안 업계 표준이었으며 계속해서 범용 무거운 물건을 들어올리는 데 널리 사용됩니다. 뛰어난 강도, 입증된 실적 및 대부분의 리깅 하드웨어와의 폭넓은 호환성을 제공합니다. 그러나 100등급 체인 슬링은 동일한 체인 직경에서 약 25% 더 높은 작업 하중 제한을 제공합니다. 즉, 더 가볍고 관리하기 쉬운 슬링 어셈블리로 더 무거운 하중을 들어 올릴 수 있습니다. 이는 건설자의 피로, 설정 속도 및 크레인 용량이 핵심 요소인 작업에서 특히 중요합니다. 두 클래스 모두 EN 818-4, ASME B30.9 및 GB/T 10051 표준을 충족하여 완전한 추적성과 화물 인증을 보장합니다.

고온 리프팅: 체인 슬링이 좋은 이유

합성 또는 강철 로프 대안에 비해 합금강 체인 슬링의 가장 독특한 장점 중 하나는 고온 리프팅 슬링으로서의 탁월한 성능입니다. 나일론 및 폴리에스터 슬링은 80°C 정도의 낮은 온도에서 구조적 완전성을 잃기 시작할 수 있으며, 와이어 로프 슬링은 열로 인한 피로와 코어 성능 저하에 취약합니다. 반면, 합금강 체인 슬링은 작업 부하 한계를 적절하게 감소시키면서 최대 400°C의 온도에서 연속 사용이 가능한 등급입니다.

ASME B30.9 지침에 따르면 고온 환경에서 사용할 경우 체인 슬링의 작업 하중 제한을 줄여야 합니다. 일반적인 업계 지침으로 다음과 같은 감소가 적용됩니다.

• 최대 200°C: WLL 감소 불필요
• 200°C ~ 300°C: WLL 10% 감소
• 300°C ~ 400°C: WLL을 25% 감소
• 400°C 이상: 슬링은 사용을 중단하고 추가 사용 전에 재인증을 받아야 합니다.

이로 인해 합금강 체인 슬링은 철강 공장의 뜨거운 빌렛 처리, 주조 공장의 용융 주형 이송, 세라믹 또는 유리 제조의 용광로 관련 리프팅을 위한 유일한 실용적인 옵션이 됩니다. 열 노출은 누적되므로 사용 후 검사하기 전에 슬링을 식히는 것이 중요합니다. 각각의 고온 주기는 점차적으로 장기적인 작업 부하 용량에 영향을 미칩니다.

최종 액세서리 및 구성 옵션

합금강 체인 슬링의 다양성은 다양한 액세서리를 통해 더욱 확장됩니다. 올바른 부착물을 선택하는 것은 올바른 등급과 다리 수를 선택하는 것만큼 중요합니다. 부적절한 부착물은 하중의 안전과 제어를 손상시킬 수 있기 때문입니다.

엔드 피팅의 일반적인 유형

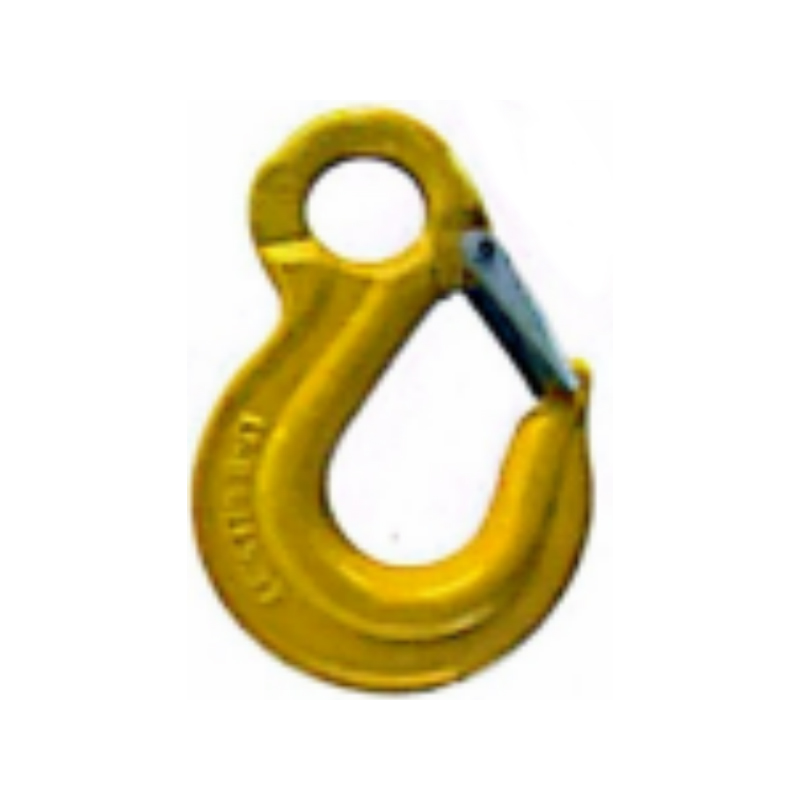

• 슬링 후크(슬라이딩 후크): 일반적인 오버헤드 리프팅에 사용되는 대형 목구멍 고리(일반적으로 자동 잠금 장치)입니다. 대부분의 표준 응용 분야에 적합합니다.
• 자동 잠금 후크: 중앙에서 회전하고 하중 압력이 가해지면 자동으로 잠기므로 들어올리는 동안 우발적인 해제를 방지할 수 있습니다. 동적이거나 진동이 심한 환경에 필수적입니다.
• 캐스팅 훅: 주조 및 용융 금속 취급에 일반적으로 사용되는 부피가 큰 하중 부착 지점을 수용하도록 설계된 초대형 스로트 개구부가 특징입니다.
• 그랩 후크: 체인 링크 사이에 직접 고정되는 좁은 목이 있어 정격 용량을 줄이지 않고도 슬링의 작동 길이를 줄일 수 있습니다.
• 직사각형 마스터 링크: 모든 다리를 크레인 후크 또는 호이스트에 연결하는 상단 링입니다. 전체 조립에 대한 올바른 하중 등급과 일치해야 합니다.

다리가 여러 개인 슬링의 경우 다리 각도가 유효 작업 부하 제한에 큰 영향을 미칩니다. 다리 사이의 각도가 60°를 초과하면 각 다리의 장력이 눈에 띄게 증가합니다. 리프팅 형상에 대한 올바른 WLL을 확인하려면 항상 80등급 또는 100등급 인증 체인 슬링과 함께 제공되는 하중 각도 계수 차트를 참조하십시오.

인증 표준: EN 818-4, ASME B30.9 및 GB/T 10051

인증된 합금강 체인 슬링은 재료 특성, 내하중 테스트, 마킹 및 추적성을 관장하는 국제적으로 인정된 표준에 따라 제조 및 테스트되었습니다. 규정 준수 및 보험 목적을 위해서는 해당 지역 또는 수출 시장에 어떤 표준이 적용되는지 이해하는 것이 필수적입니다.

• EN 818-4: 일반적인 리프팅 목적을 위한 짧은 링크 체인 슬링에 대한 유럽 표준입니다. 현재 등급, 조립 테스트, 표시 요구 사항 및 안전 요소를 다룹니다. EU 시장에서 판매되는 CE 마크 슬링의 경우 필수입니다.
• ASME B30.9: 합금강 체인 슬링을 포함한 슬링의 구성, 부착, 사용, 검사 및 유지 관리를 관리하는 미국 표준입니다. 북미 산업 운영에서 널리 참조됩니다.
• GB/T 10051: 라운드 링크 및 짧은 링크 체인을 포함하는 리프팅 체인 슬링에 대한 중국의 국가 표준입니다. 중국 규제 프레임워크에 따라 인증된 리프팅 작업에 사용되는 슬링의 경우 필수입니다.

각 호환 슬링에는 슬링 스타일, 일련 번호, 체인 크기, 등급, 작업 하중 제한 및 제조업체 세부 정보가 나열된 내구성 있는 명판 또는 라벨이 부착되어 있습니다. 이러한 완벽한 추적성을 통해 운영자와 안전 관리자는 정확한 검사 기록을 유지하고 재고에 있는 각 슬링에 대한 기록을 가져올 수 있습니다. 이는 OSHA 규정 및 이에 상응하는 국제 작업장 안전 규정의 요구 사항입니다.

검사, 유지보수 및 폐기 기준

모든 리프팅 작업에 대해 정기 검사는 협상할 수 없습니다. 합금강 체인 슬링은 매번 사용하기 전에 검사해야 하며 사용 빈도, 적용 심각도 및 해당 규정에 따라 결정된 간격으로 철저한 정기 검사를 받아야 합니다. 슬링을 서비스에서 제거해야 한다는 주요 지표는 다음과 같습니다.

• 제조사가 지정한 최소 허용 두께를 초과하는 체인 링크 마모
• 링크, 마스터 링크 또는 엔드 피팅의 균열, 홈 또는 변형
• 개별 링크를 원래 길이의 3% 이상으로 늘이기
• 식별 라벨이 손상되었거나 읽을 수 없거나 누락되었습니다.
• 후속 재인증 없이 400°C 이상에 노출되었음을 나타내는 열 변색
• 링크의 무결성을 손상시키는 화학적 부식, 부식 또는 표면 손상

적절한 보관은 또한 슬링의 수명을 연장시킵니다. 합금강 체인 슬링을 지정된 후크나 랙에 보관하십시오. 절대로 습기, 화학 물질 또는 차량 통행에 노출될 수 있는 바닥에 보관하지 마십시오. 고온 환경에서 사용한 후에는 슬링을 완전히 식힌 후 감아 보관하십시오. 특히 실외 또는 습도가 높은 환경에서 표면 부식을 방지하려면 가벼운 기계 오일로 체인 링크를 주기적으로 윤활하십시오.

귀하의 용도에 적합한 체인 슬링 선택

올바른 합금강 체인 슬링을 선택하려면 몇 가지 상호 의존적인 요소를 평가해야 합니다. 주문을 하거나 출금을 시작하기 전에 다음 체크리스트를 실용적인 시작점으로 사용하십시오.

• 적재 중량 및 무게 중심: 최대 하중을 결정하고 다리 각도를 고려한 슬링의 WLL이 적절한 안전 여유를 두고 이를 초과하는지 확인합니다.
• 작동 온도: 응용 분야에 뜨거운 재료나 200°C 이상의 환경이 포함되는 경우 등급 80 또는 등급 100 합금 체인이 있는 고온 리프팅 슬링 구성이 필요합니다. 올바른 WLL 감소를 적용하십시오.
• 다리 구성: 균형 잡힌 수직 리프트를 위한 단일 다리; 넓고 불규칙한 적재 또는 여러 액세서리가 있는 적재를 위한 2개, 3개 또는 4개의 다리가 있는 슬링.
• 엔드 피팅 유형: 후크나 링의 유형을 화물 고정 지점의 형상과 우발적인 풀림 위험 수준에 맞추십시오.
• 규정 준수 표준: 귀하의 시장 또는 규제 환경에 어떤 표준(EN 818-4, ASME B30.9 또는 GB/T 10051)이 필요한지 확인하십시오.
• 체인 직경과 길이: 슬링 치수가 과도한 유격이나 다리의 과도한 장력 없이 리깅의 기하학적 구조를 수용하는지 확인하십시오.

의심스러운 경우, 인증된 리깅 엔지니어나 슬링 제조업체의 기술 팀에 문의하십시오. 크기가 작거나 잘못 지정된 체인 슬링의 결과는 심각합니다. 올바른 선택은 올바른 사용만큼 중요합니다. 80등급 및 100등급 합금강 체인 슬링은 까다로운 리프트를 위한 업계에서 가장 신뢰할 수 있는 도구를 나타내며, 올바른 사양, 검사 규율 및 운영 관행을 통해 수천 번의 리프팅 사이클에 걸쳐 안전하고 반복 가능한 성능을 제공합니다.
